Fluxmètres refroidis - Série CHF
Télécharger la fiche technique :

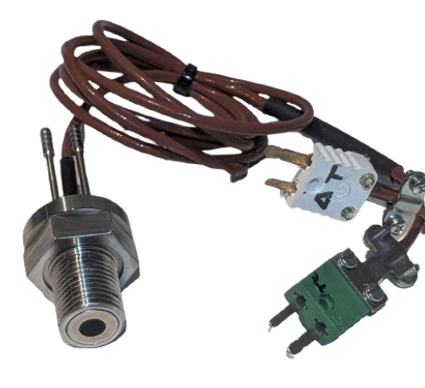

Les capteurs de la Série CHF sont disponibles dans deux interfaces mécaniques standards (montage vissé ou bridé type "flange"), mais également en sur-mesure.
Les sondes CHF sont refroidies grâce à une structure interne optimisée (échangeur thermique) alimenté soit en eau perdue (robinet) soit par un bain thermostaté à circulation (thermocryostat). Dans les deux cas, les connexions se font via deux cornes cannelées. L’échangeur interne permet à la face arrière du capteur d’être parfaitement maintenue à une température-consigne, même sous les flux les plus élevés (>MW/m²). Les flexibles de refroidissement sont équipés de connecteurs rapides, pour un montage/démontage facile du circuit.
Comme tous les capteurs NexTherm Sensing, les fluxmètre de la Série CHF ont été conçus pour être robustes, fiables et endurants. En particulier, ils se distinguent de la concurrence par leur capacité unique à travailler sous vide ou sous pression élevée.
Détails du produit
Les capteurs CHF sont dédiés à la mesure directe (temps réel) de flux thermiques moyens (quelques dizaines de kW/m²) à élevés (plusieurs MW/m²) sur de longues durées, y compris le contrôle en continu. Complémentaires des Séries IHF et GHF, les fluxmètres CHF sont caractérisés par un système de refroidissement optimisé, intégré au corps du capteur. Dotés d'une sortie tension (millivolts) proportionnelle au flux incident, les capteurs de la série CHF peuvent être mis en œuvre dans les environnements les plus hostiles, tout en conservant des performances remarquables, que ce soit en termes de temps de réponse (<200ms) ou de sensibilité (plusieurs mV par MW/m²).
Les capteurs CHF sont caractérisés par leur capacité à fournir une mesure continue et instantanée de flux thermique, jusqu’à plusieurs MW/m². Ils sont une option très intéressante pour le contrôle thermique industriel, mais aussi partout où les capteurs non-refroidis atteignent leur limite de capacité.
Quatre gammes de flux pleine échelle sont proposées : 250, 500, 1 000 (= 1 MW/m²) et 5 000 kW/m² (= 5 MW/m²).
Les capteurs CHF peuvent être déclinés en fluxmètres totaux, radiatifs ou convectifs. Dans leur version convective, l’élément sensible du capteur est revêtu d’un traitement de surface réfléchissant (or à l'état poli miroir). Dans leur version totale, l’élément sensible du capteur est, au contraire, revêtu d'un dépôt noir absorbant dont l'émissivité, proche de 1, a été mesurée en laboratoire sur un large spectre. Quant à la version radiative, le dépôt est analogue à la version totale mais le capteur est doté d'un hublot en verre (saphir ou autre sur demande) pour neutraliser la convection.
